数据机房的消防系统设计要点，消防安全很重要

本文从管网的布置、喷头的布置、七氟丙烷气体灭火系统的操作与控制、泄压口的面积计算4个方面提出了气体灭火系统设计应注意的问题。

工程概况：某数据机房工程，房高3.7m，长23.08m，宽8.05m，净面积为181㎡，气体灭火系统的设计范围主要为传输机房房间。防护区环境温度设定为20℃。

一、气体灭火系统设计计算

1、防护区的划分

系统共1个保护区域进行气体灭火设计，采用QMQ120L管网式七氟丙烷气体灭火系统产品，全淹没灭火，系统完工后能够有效扑灭火灾，由于是洁净气体灭火，对保护物品无污损作用。

2、设计原理

气体灭火系统具有 自动、手动及机械应急操作3种启动方式。

自动状态下，当防护区发生火情时，火灾报警控制器接到防护区内任意一种类型的报警设备发出的第一个火灾信号时（ 比如烟感或温感报警），灭火控制器启动防护区内声光报警器，通知值班人员马上赶到现场查看情况，如果发现火情并不严重，可以用手提式灭火器把火灭掉，注意要将控制器切换成手动状态，或按下气体灭火控制器上启动／停止盒上面的停止按钮使系统停止动作。

如果火情继续蔓延，报警控制器接收到第二个火灾信号时（ 此处第二个报警信号类型必须不同于第一个，必须是一个为烟感一个为温感，如果是两个同类型的报警设备则会要等到防护区内其它类型的报警设备再次报警才会进行下一步联动），灭火控制器启动防护区外的声光报警器，通知工作人员马上撤离，同时报警控制器会立即发出联动控制信号关闭排风机及防火窗，为灭火作好准备，控制器自动状态下，系统延时30S开始启动。

经过30S时间延时，气体灭火控制器输出24V直流电，启动控制灭火系统启动的电磁阀，（ 此处电磁阀上的安全销必须是拔出的状态否则撞针无法正常刺出）气体灭火剂再经过管网喷放至防护区内，此时位于灭火装置上的压力反馈装置会因为气体释放时产生的压力而动作，动作的同时给出一组无源信号至火灾报警控制器，控制器接受到这个气体喷洒信号后会给出联动信号控制防护区外门上的放气指示灯，放气指示灯会持续闪亮，提醒人员放气中禁止入内。

当工作人员在防护区工作时，可以通过防护区门外的自动／手动转换器（防护区的主要出入口需安装自动／手动转换器、区域启动／停止盒），使系统从自动状态转换到手动状态，控制器为手动状态时，当防护区发生火警，灭火控制器只发出报警信号，不输出动作信号。由值班人员确认火警，按下控制器面板或击碎防护区门外区域启动／停止盒，即可立即启动系统，喷放七氟丙烷灭火剂。

当自动、手动紧急启动都失灵时，可进入储瓶间内实现机械应急操作启动。只需拔出对应防护区启动瓶上的手动保险销，拍击手动按钮，可直接控制电磁阀撞针刺出，也可完成整套七氟丙烷气体灭火系统的启动喷放工作。

3、设计计算过程

（1）气体灭火系统电控设计

防护区外设置气体灭火控制器，依据《气体灭火系统设计规范》GB50370防护区需设置四个声光报警器、二个区域启动／停止盒、二个自动／手动转换器，房间的门口设置二个放气指示灯。

（2）气体灭火系统管网设计

确定灭火设计浓度，依据《气体灭火系统设计规范》GB50370规定取C1＝8%。

计算灭火剂设计用量，防护区灭火设计用量或惰化设计用量：

W为灭火设计用量（KG）；

C1灭火设计浓度或惰化设计浓度（%）；

S为灭火剂过热蒸汽在101kPa大气压和防护区最低环境温度下的比容（m³/KG）；

V为防护区的净容积（m³）；

K为海拔高度修正系数，可按《气体灭火系统设计规范》GB50370附录B的规定取值，海拔小于1000m，取为1。

设定灭火剂喷放时间，依据《气体灭火系统设计规范》GB50370规定，机房取t=8S。选定灭火剂储存容器规格及数量，根据灭火设计用量W=425kg，选用120L的灭火储存容器4只。绘制管网计算图并计算管道平均设计流量，

主干管：Qw=W/T=425/8=53.12 kg/s；

支管：Qg=Qw/2=53.12/2=26.56 kg/s；

储存容器出流管：Qp=W/n*t=425/(5*8)=10.62 kg/s；

根据喷射速率：D=（8~16）√Q

计算所需要的主管道内径为dn80，支管内径为dn65。

计算防护区泄压口面积和充装率，防护区的泄压口面积，宜按下式计算：

Fx=0.15*Qx/√Pf

Fx为泄压口面积（㎡）；

Qx灭火剂在防护区的平均喷放速率（kg/s）；

Pf为围护结构承受内压的允许压强（Pa）。

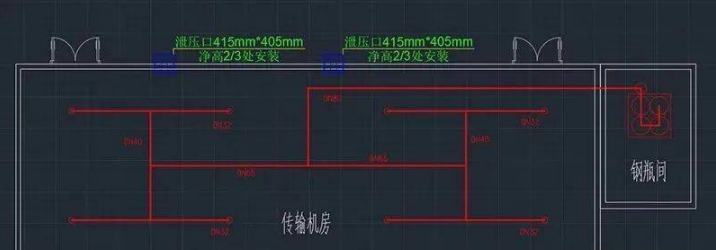

泄压口面积为：Fx=0.15*（Qx/√Pf）=0.15*（53.12/√1200）=0.23㎡。

二、通信机房气体灭火系统设计要点

1、通信机房灭火装置选择

预制式灭火装置我们一般选择的是120L以下的规格型号，为什么没有选择150L或者180L呢？有两点原因。其一是 机房一般采用防静电地板，考虑到机房防静电地板的承重能力。其二是 后期维修需要搬动灭火装置，150L满充重量达到540斤左右，防静电地板地板净高一般在20-30厘米左右，搬上搬下台阶时容易损伤地板，也很容易伤到搬运人员。

2、泄压口设计

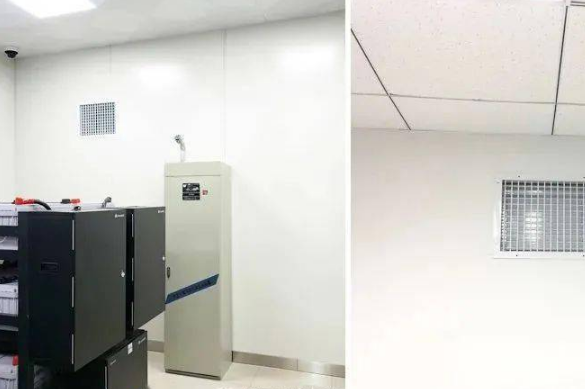

《气体灭火系统设计规范》GB50370，防护区存在外墙的，宜设在外墙上；防护区不存在外墙的，可考虑设在与走廊相隔的内墙上。机房泄压口一般土建施工时提前预留，后续施工要做好防尘处理。

三、切电要求

《火灾自动报警系统设计规范》GB50116-2013 4.10.1规定：消防联动控制器应具有切断火灾区域的非消防电源的功能。

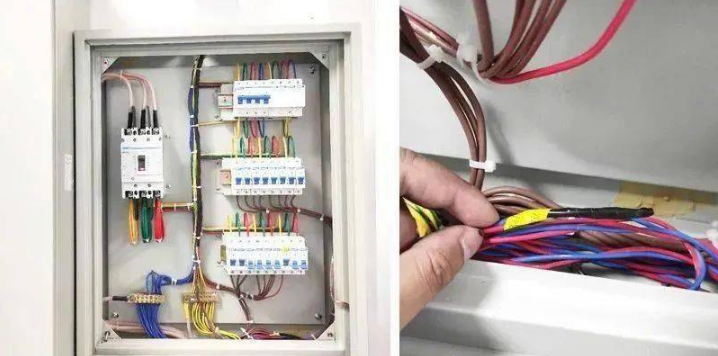

机房系统非消防用电系统一般有空调或新风，照明等，需在烟感和温感同时动作时，这些电源被切掉。机房要配备专用的电箱。

四、烟温感火灾探测器位置设计要求

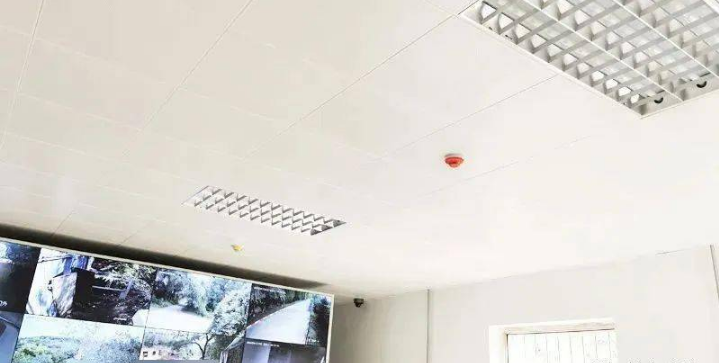

根据《火灾自动报警系统设计规范》GB50116，点型探测器至空调送风口边的水平距离不应小于1.5m，并宜接近回风口安装。

探测器至多孔送风顶棚孔口的水平距离不应小于0.5m在设有空调的房间内，探测器不应安装在靠近空调送风口处。 这是因为气流影响燃烧粒子扩散，使探测器不能有效探测。此外，通过电离室的气流在某种程度上改变电离电流，可能导致离子感烟火灾探测器误报。机房里探测器误报没及时消除被罚款，很大部分是这个原因。

五、信号反馈要求

机房消防工程施工完后，还需将 火警、故障、放气信号通过输入模块反馈到消防控制中心，让消防控制中心值班人员可以第一时间了解信息中心消防安全状态。这一点很重要哦，机房气体灭火系统信号没有反馈，消防查到也是要罚款的。

六、机房防火玻璃、防火门设计要求

最后再给大家介绍下防火玻璃和防火门的问题，《气体灭火系统设计规范》GB50370、《电子信息系统机房设计规范》GB50174中对机房结构都有明确规定，《电子信息系统机房设计规范》GB50174中要求电子信息系统机房的耐火等级不应低于二级，当A级或B级电子信息系统机房位于其他建筑物内时，在主机房与其他部位之间应设置耐火极限不低于2.00h的隔墙，隔墙上的门应采用甲级防火门。

以上6点是我们借这个机房气体灭火系统项目，给大家总结的，希望对您有所帮助，当然除了上述六点还有很多，诸如报警设备要正规厂家防止不稳定勿喷，灭火装置不能缺斤短两防止药剂量不够灭不了火，辅材电线要选择耐火的，电管要选择KBG的，等等。

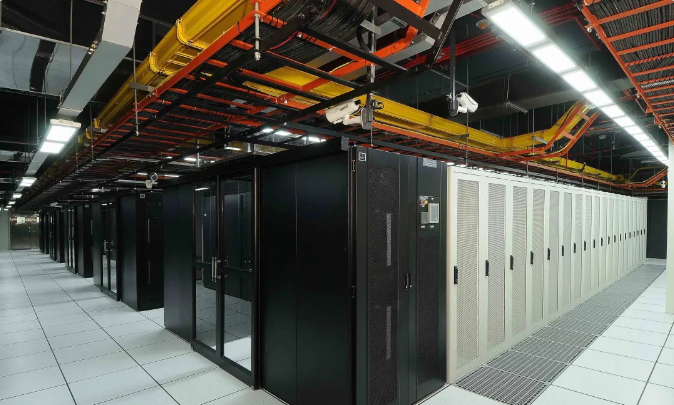

结语：机房作为企事业单位数据中心存储中心，消防安全很重要，打造关键时候能够灭火的消防系统就要从前期设计规划下手，找个专业的设计施工单位是前提。
